Wiring & Harness設計ソリューションは電気配線設計専用のソリューションで電気機械設計の課題を克服するのに役立ちます。ソリューションを介して今まで不足していた電気ドメインと機械ドメインのコミュニケーションを深めることにより情報の欠落を無くし真の共同設計コラボレーションを可能にします。業界をリードする技術によりシーメンス社の製品は世界中で信頼され採用されています。

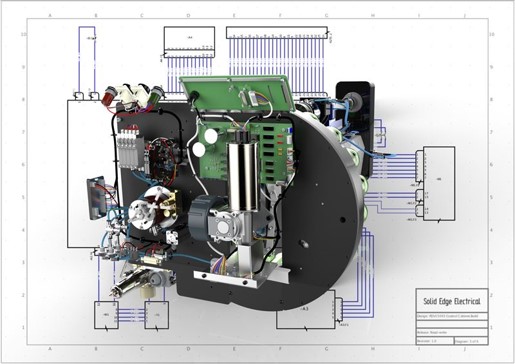

電気配線設計ソリューションSolid Edge Electrical Design(SEED)
電気配線設計ソリューションの主な機能SEED Functionality
Solid Edge Electrical Designは、電気配線設計を3Dでモデル化
電気的詳細を設計する電気配線・ハーネス設計用ソリューションで次のことが可能になります。
- 電気回路から複雑なワイヤーハーネスまでの電気システムの設計とシミュ―レーションが可能
- MCAD3Dアッセンブリモデルで実際のワイヤ、コネクタなどを配線、接続できます
- MCAD３Dアッセンブリモデルで配線された配線長を電気配線回路図、ワイヤーハーネス設計図へフィードバックします
- 仮想シミュレーションを使用してプロトタイプ前にワイヤやヒューズのスペック、回路が仕様どおりに動作することが確認できます
- 機械設計、電気設計、ワイヤーハーネス設計が分散された環境でもインタラクティブにコラボレーションが可能です
- Teamcenterの完全なデータ同期により生産性が向上します

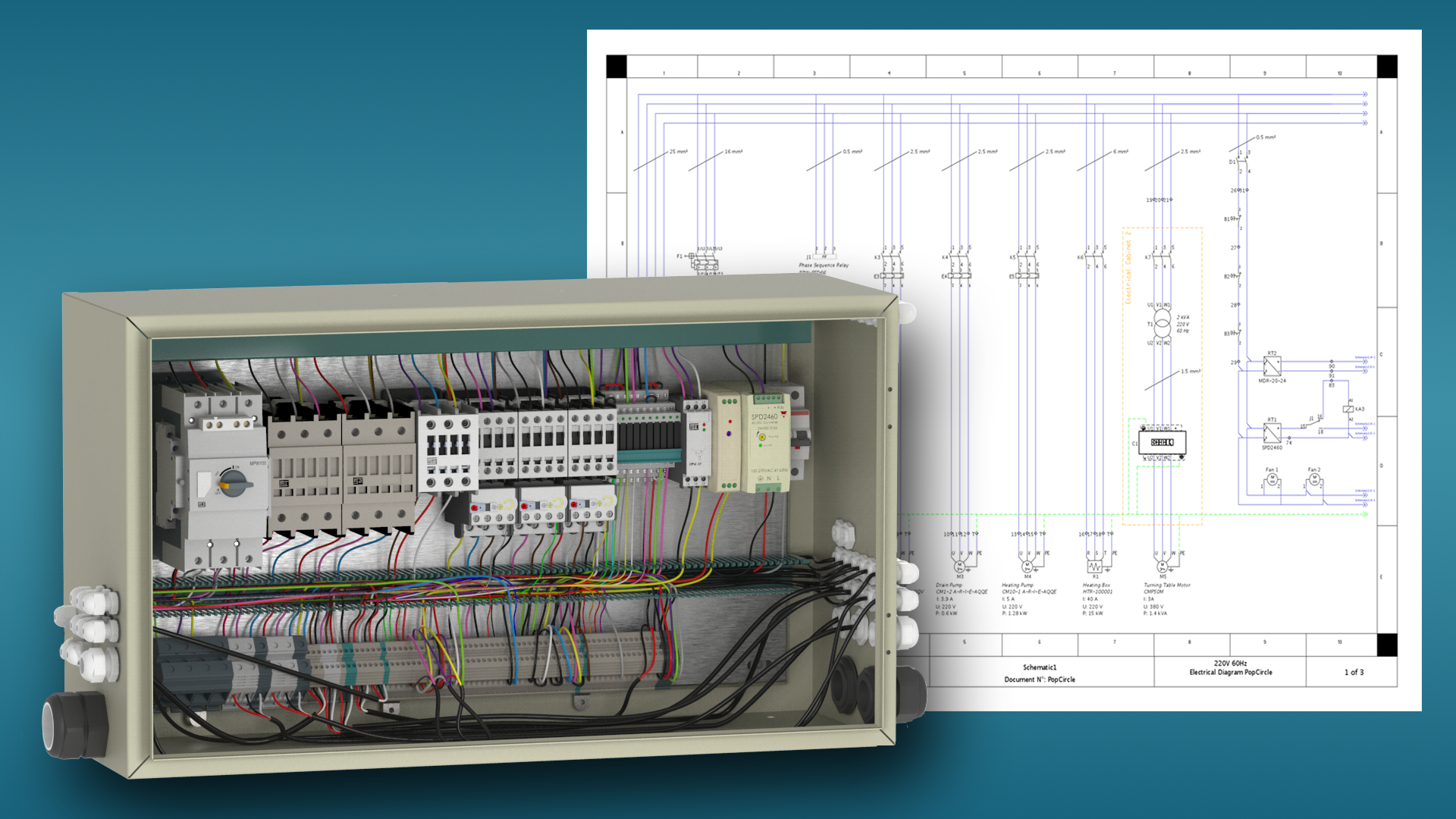

Wiring Design
- 配線のための電気回路設計ツール
- 2D産業用コントロールパネルの構成・レイアウト設計機能
- 複数シートにわたる回路の相互チェック
- レポートの自動生成
- 他のツールとのクロスハイライト
- 部品・シンボル・シミュレーションモデルのライブラリが付属

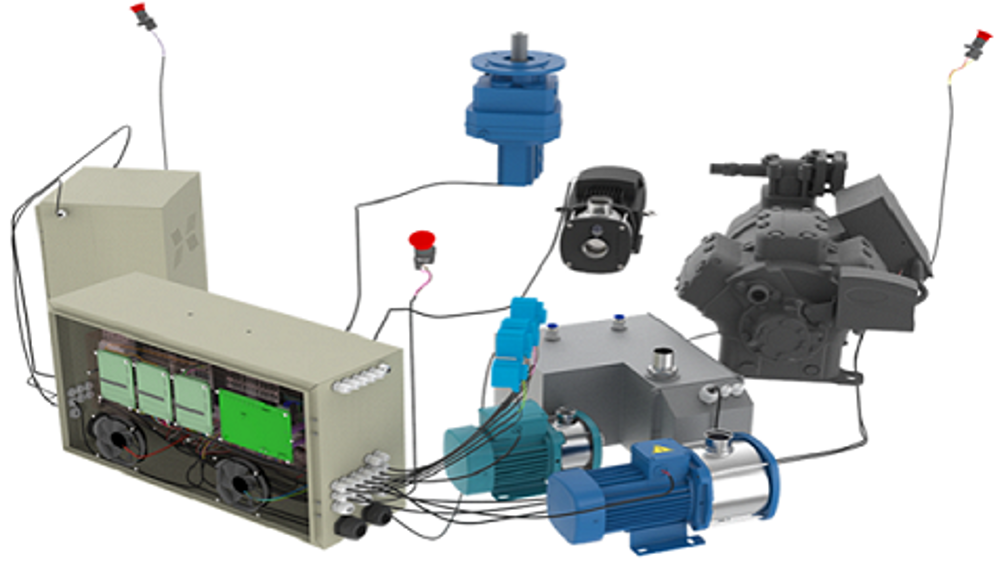

Harness Design
- 配線のための電気回路設計ツール
- 2D産業用コントロールパネルの構成・レイアウト設計機能
- 複数シートにわたる回路の相互チェック
- レポートの自動生成
- 他のツールとのクロスハイライト
- 部品・シンボル・シミュレーションモデルのライブラリが付属

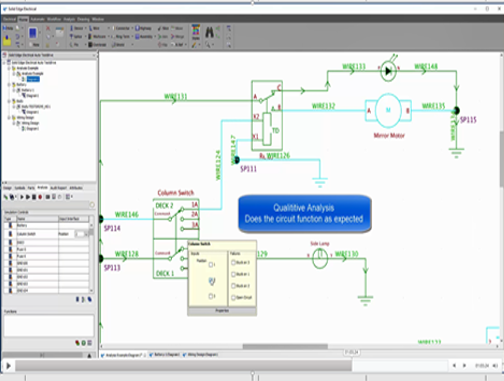

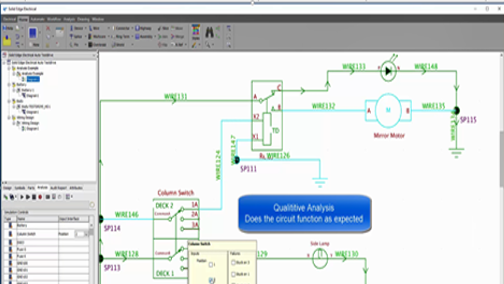

Simulation
- 短絡・開回路のチェック
- 負荷に対し適切なワイヤが使用されているかの確認
- ワイヤはオーバースペックではないかの確認
- 許容電流値に対し正しいレベルのヒューズが使われているかを確認
Electrical Routing

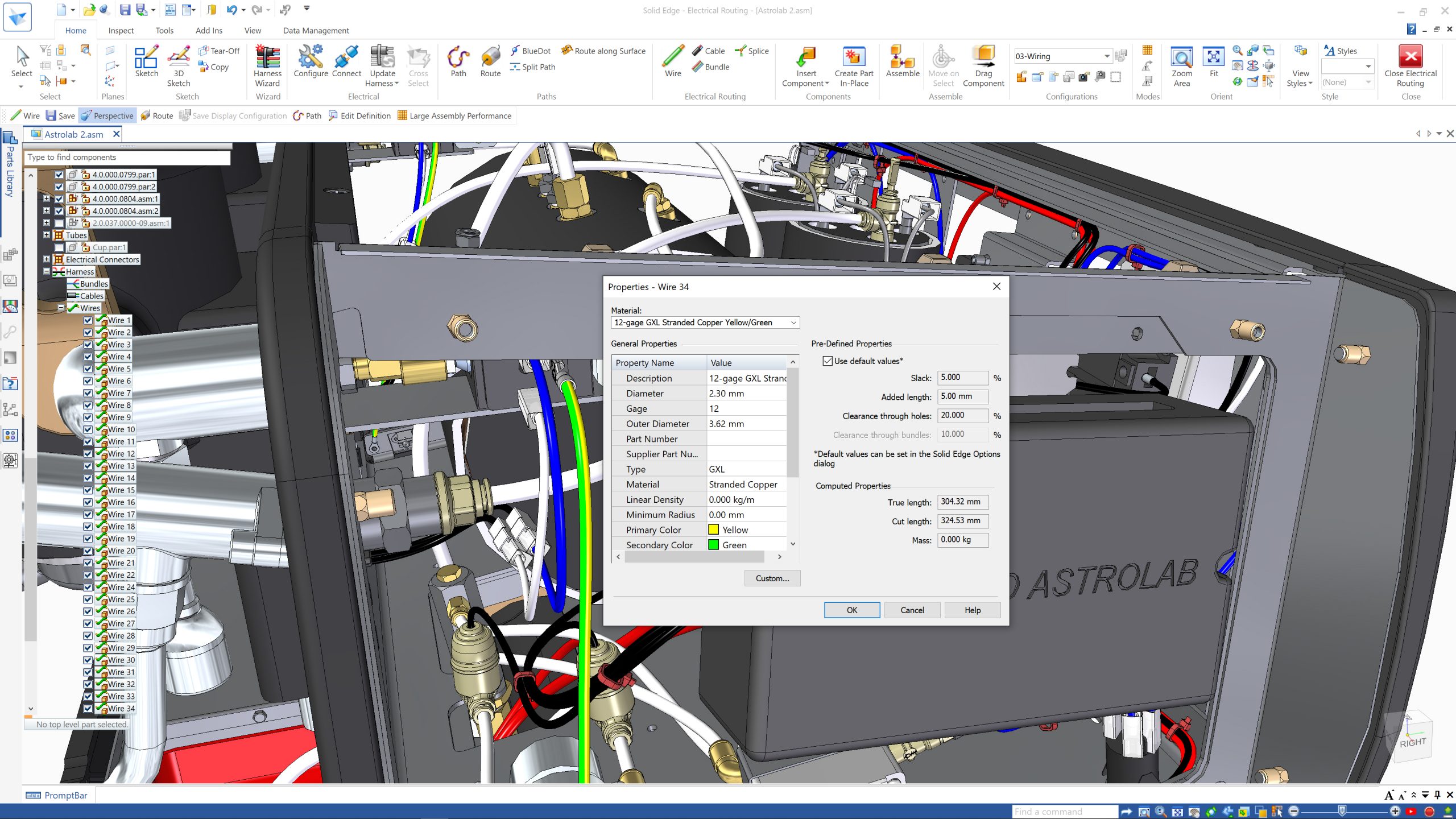

- 機械アッセンブリの中で配線、ワイヤハーネスの引き回しを設計
- Solid Edgeの３D内で設計
- ワイヤと端子のアサイン
- ネットリストからrats nest作成
- 設計ルールによるリアルタイムチェック
- コネクティッドモードでハーネスおよび配線の長さをSolid Edge Wiring Design、Solid Edge Harness Designへフィードバック

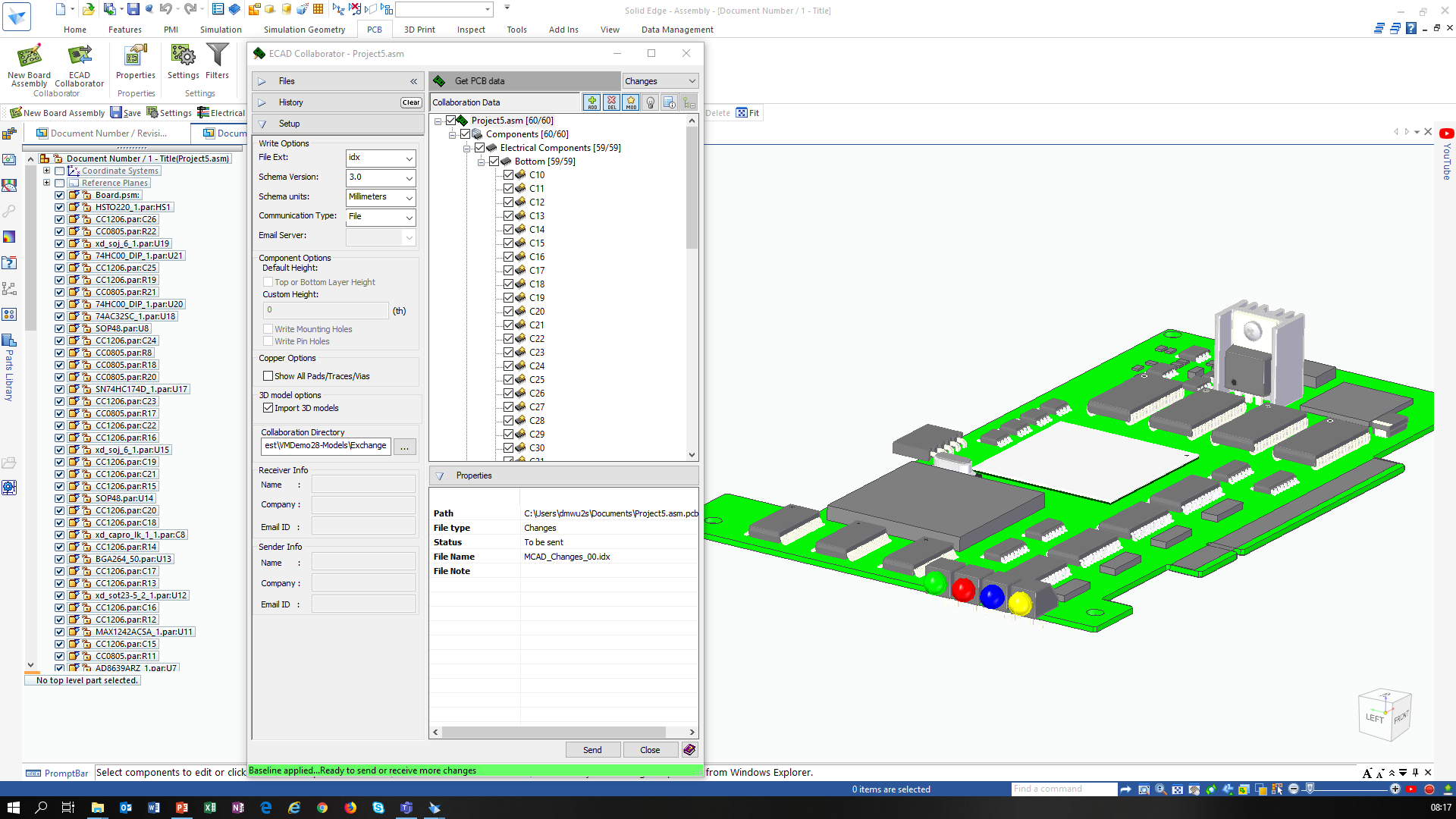

Solid Edge Electrical Design Connected Mode
- Connected Modeでは中間ファイルを介さずに各ツール間でコンカレントにデータのやり取りが可能
- ツール間でのクロスプロービング
- ツール間での同じ部品を同時にハイライト表示
- 同一PC上、ネットワークを介して別々のPC間でもコンカレント設計が可能

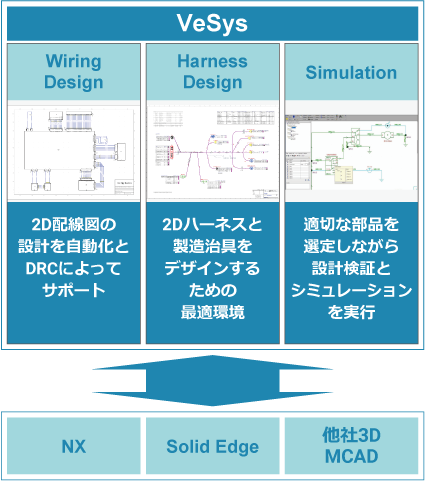

電気配線設計パッケージVeSys
Solid Edge Electrical Design(SEED)から独立した配線回路図設計・電気的解析機能・ハーネス設計機能をパッケージ化した製品です。
- 配線回路設計シート数40未満かつ配線数が1000未満の小規模製品向けパッケージ
- 各種MCADツールと配線接続情報および配線長情報の受け渡しが可能
